调整张紧机构

文章出处：瑞福祥带锯机厂家人气：发表时间：2019-05-05 10:26:26

[导读]：张紧力的确定在锯割过程中，为保证张紧力稳定，使锯割顺利进行，挂条后，调整张紧力机构应使张紧力控制在一定范围内。张紧力大小与锯条宽度、厚度有关(表3-3~表3-7)。张紧力的大小除

张紧力的确定

在锯割过程中，为保证张紧力稳定，使锯割顺利进行，挂条后，调整张紧力机构应使张紧力控制在一定范围内。张紧力大小

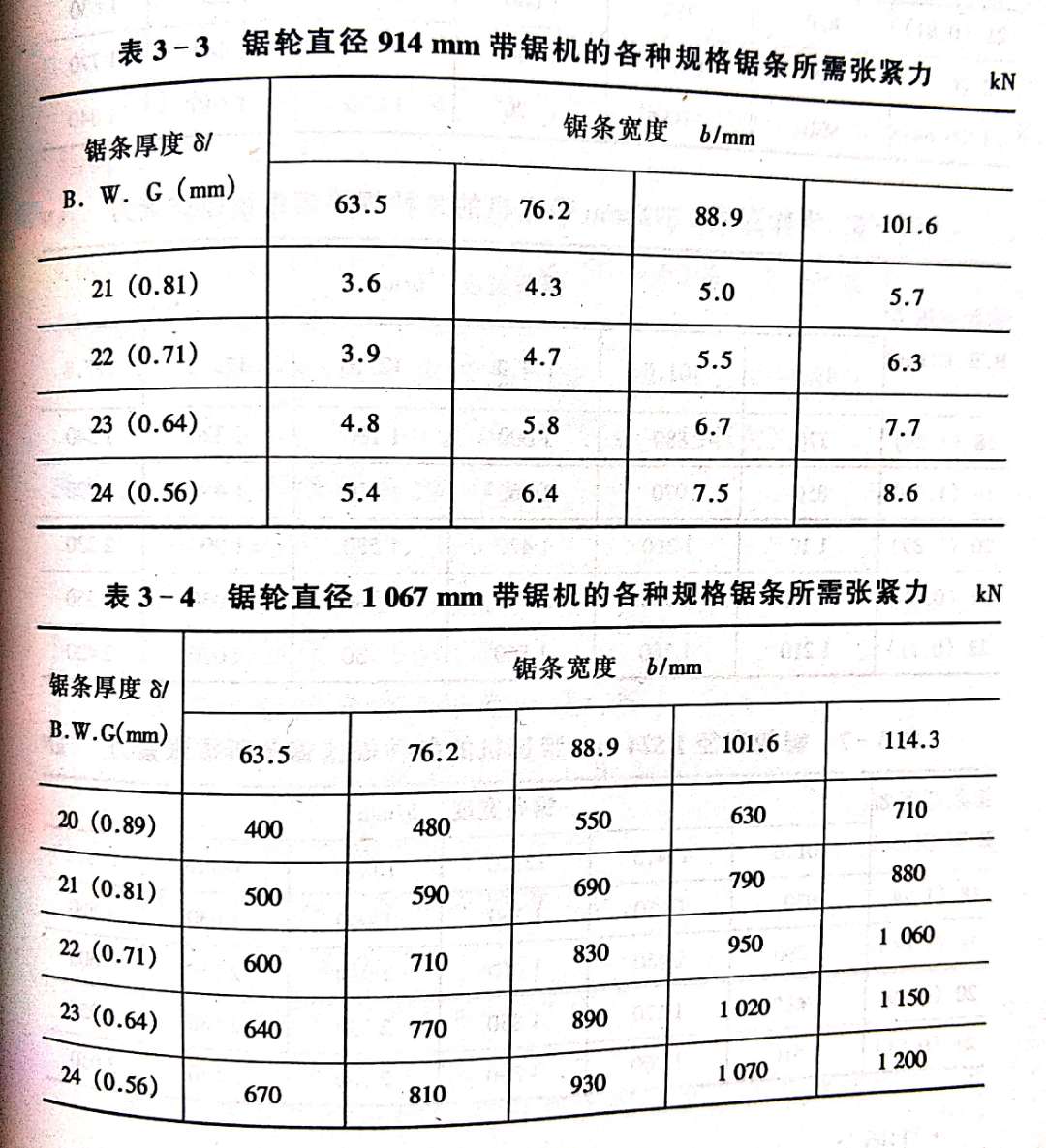

与锯条宽度、厚度有关(表3-3~表3-7)。

张紧力的大小除了根据锯条宽度、厚度查表确定外，还可以采用计算法确定

T= arab

式中

锯条的单边张紧力，k

一锯条的张紧应力，MPa

8—锯条厚度，mm

b—锯条宽度，mmo

张紧应力ar可根据3种方法确定

(1)由实验确定：通常跑车带锯机为100~130MPa，部分带锯机为60~100MPa

(2)根据锯条材料性能确定：锯条钢抗拉强度为15001600MPa，焊接部分的强度为其50~60%，取张紧应力ar为10%焊接部分强度。

(3)根据锯轮直径和锯条厚度，按实验公式确定

46×10D-128+394(MI

式中r—锯条张紧力，MPa

D—锯轮直径，mm

锯条厚度，mme

压砣荷重W的确定

可根据锯条张紧装置平衡原理计算

W=L(T-W

式中

T—所需张紧力，N。

W。—上锯轮和张紧装置荷重，N

n—张紧装置杠杆比率

单杠杆机构：n=35

双杠杆机构：n=50~60

通过上述方法确定的张紧力和压砣荷重，在实际使用时，可根据锯条的实际情况(锯条材质和锯条截面尺寸)调整压砣的荷重，根据生产的经验，压砣的荷重以稍小些为好。调整时，待压砣杠杆升起后，用手按一按平衡锤，看其上下弹性是否灵活。弹性大，说明压砣轻；弹性小说明压砣重般应保持在平衡的位置上。
