设计资料
应收集的设计资料如下:
       (1)机床的型号、规格、重量、重心位置、转速及外型尺
       (2)机床及加工件的重量分布情况；
       (3)机床的功率及传动方式；
       (4)机床底座的轮廓、辅助设备及管道位置和坑、沟、孔、洞的尺寸，灌浆层厚度，地脚螺栓和预埋件的位置等；
       (5)与机床基础连接的有关管道图；
       (6)基础的平面位置；
       (7)建筑场地的工程地质勘察及水文地质资料；
       (8)厂房基础尺寸、埋置深度以及地坪构造；
       (9)当基础需要进行动力计算时，尚应取得机床动力载荷(扰力)值和作用点的位置以及机床绕其质心的质量惯性矩。
设计要点
合理选择地基动力参数
       机床基础的设计应力求避免与机床发生共振，因此必须准确地选择地基动力参数。
根据机床的转速和动力特性，选择基础形式和几何尺寸
      机床基础的振动大小与机床本身的扰力值大小及其作用点的高低密切相关。因此在机床设计时应尽量使扰力减小(不平衡惯性力与不平衡离心力)，并使作用点尽量降低。同时，扰力作用位置应尽量与机组轴线重合或对称。
      在工艺流程设计时，应合理布置机床的辅助设备，尽量降低基础高度，减小扰力矩。
合理设计地脚螺栓
        机床基础的地脚螺栓一般由机床制造厂提供。有时由于过粗过长，直接影响基础的合理设计，使预留孔尺寸相应增大，基础高度增加，构件断面削弱较多。因为混凝土对地脚螺栓的握裹力只有在距混凝土表面约15倍螺栓直径的长度范围内才有作用。为了安全，考虑1倍安全贮备，故地脚螺栓长度一般为30-40倍直径即可。

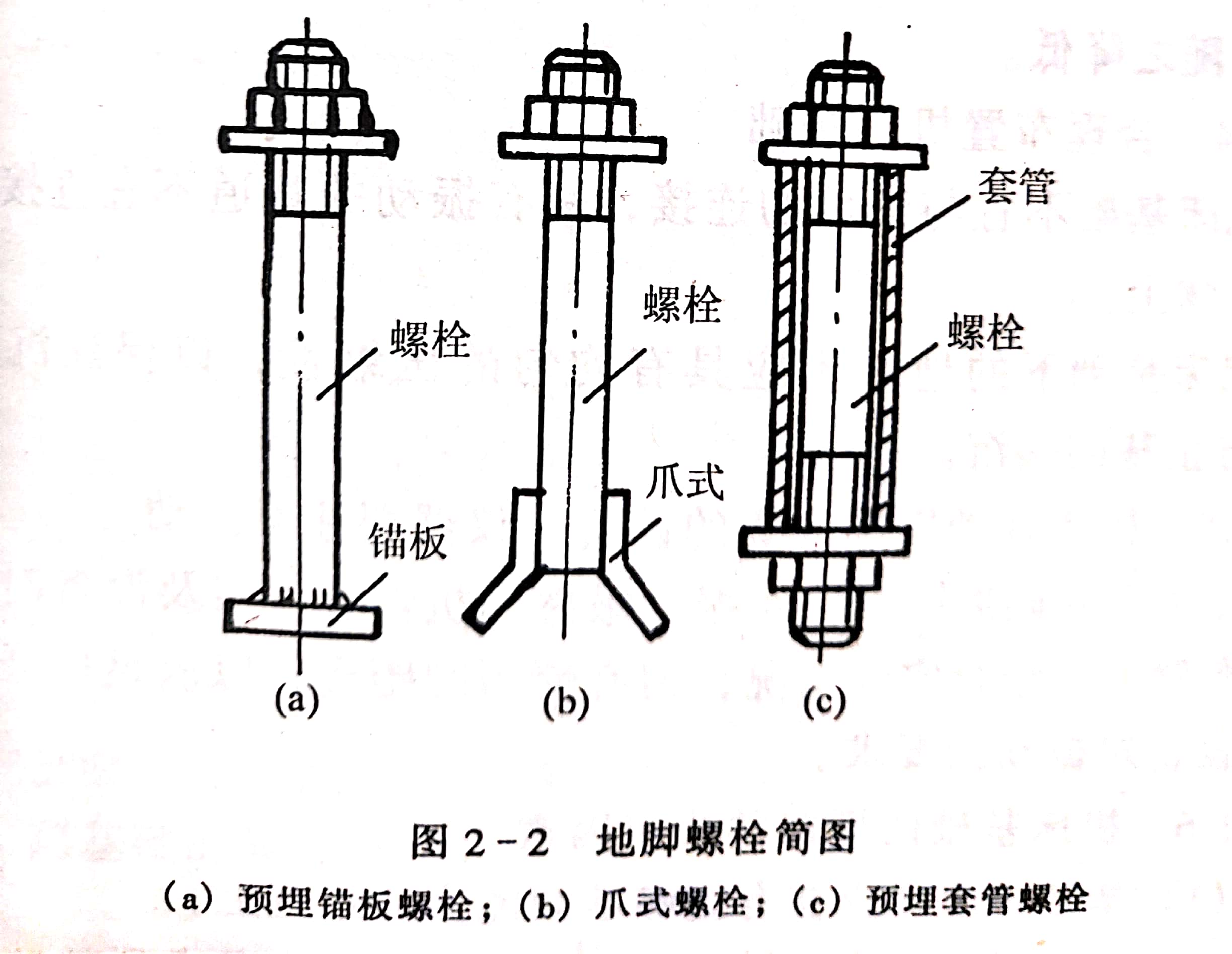

       为了缩短地脚螺栓长度，可采用预埋锚板或爪式螺栓，其长度为15-20倍直径即可，如图2-2所示。地脚螺栓的埋入深度可用下列经验公式计算：
        L=(15~20)d
式中：L—地脚螺栓有效长度，mm；
       d—地脚螺栓直径，mm。

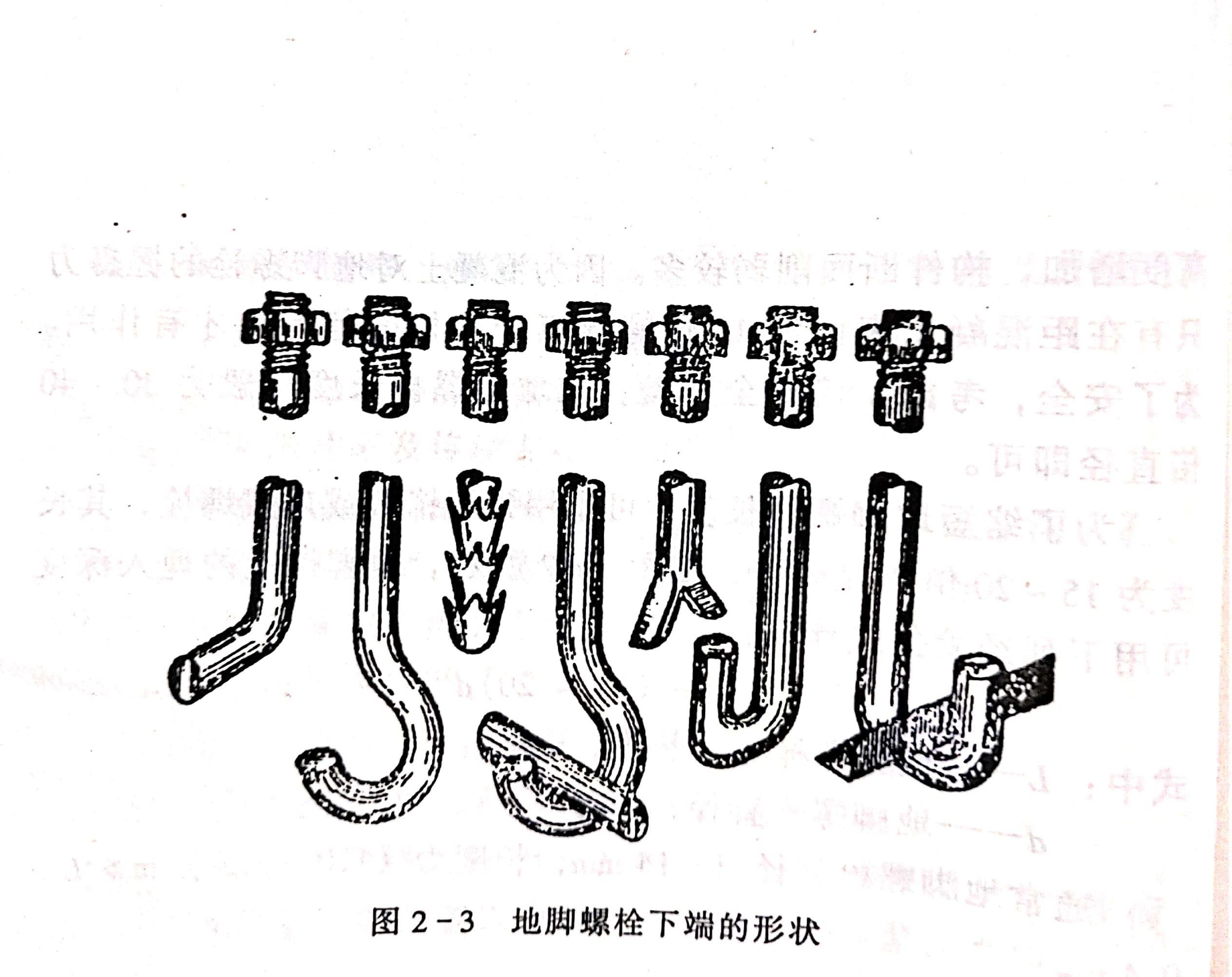

      通常地脚螺栓直径d>14mm，长度为(1.0-1.5)m>L>0.4m。       为了使地脚螺栓与基础更好地结合，不易从孔内拔出，通常地脚螺栓下端做成各种形状，如图2-3所示。
      由于缩短了地脚螺栓长度，降低了基础高度，因此基础上的振动也随之降低。 合理布置机床基础
      机床基础不宜与建设物连接，受有振动的管道不宜直接搁置在建筑物上。
      机床基础下的地基土应具有均匀的压缩性，以保证沉陷均匀，防止基础偏沉。
机床基础周围设置的设备、仪器要注意振动
      在机床基础周围设置对振动敏感的机器、仪器及设备时，在总图布置上应结合实际情况，留有恰当的距离，以满足机器、仪器及设备对振动的要求。
机床基础的埋深的决定因素
     (1)基础必须埋置在有足够承载能力的地基上；
    (2)保证基础具有足够的强度和刚度，并应考虑到基础顶面标高的要求；
    (3)邻近的设备基础和厂房柱基的埋深；
    (4)由机床的动力特性确定基础的埋深；
    (5)其他对基础埋深的影响。
